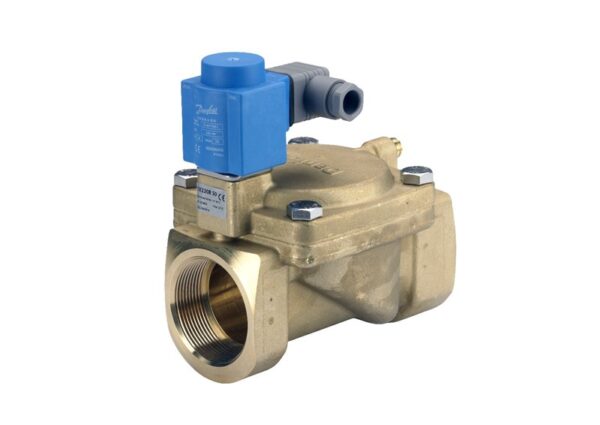

Seria EV220B 15-50 to uniwersalne 2/2-drożne zawory elektromagnetyczne z serwosterowaniem, z przyłączami od 1/2” do 2”. Korpus zaworu wykonany z mosiądzu, mosiądzu DZR odpornego na korozję selektywną lub stali nierdzewnej zapewnia poprawną pracę zaworu w różnych instalacjach. Wbudowany filtr wewnętrzny do ochrony układu pilotowego, możliwość zmiany czasu zamykania zaworu oraz stopień ochrony cewki do IP67 gwarantują doskonałe działanie nawet w trudnych i niesprzyjających warunkach.
- 2/2-drożny
- Zawory z serwosterowaniem
- DN 15 – DN 50
- Obudowa wykonana z mosiądzu, mosiądzu DZR, mosiądzu armatniego lub stali nierdzewnej
- Wersje NC i NO
- Przyłącze zgodne z ISO 228/1 lub gwint typu NPT (EVSI i EVSI-U)
- Wbudowany filtr wewnętrzny
- Zabezpieczenie przed uderzeniem hydraulicznym
- Ustawialny czas zamknięcia
Charakterystyka |
Wartość |
| Typ | EV220B |
| Weight | 5.02 kg |
| Średnica tulei | 13.5 mm |
| Średnica tulei [cal] | 0.53 in |
| Maks. temp. otoczenia [°C] | 80 °C |
| Maks. temp. otoczenia [°F] | 176 °F |
| Materiał korpusu | Mosiądz |
| Cewka | BB 24,00 V d.c. |
| Cewka, opcja | Clip-on, zatrzask |
| Typ cewki | BB |
| Przyłącze | G 2 |
| Gwint zewnętrzny/wewnętrzny | Wewnętrzny |
| Standard przyłącza | ISO 228-1 |
| Wartość Cv, [gal/min] | 27,700 gpm US |
| Ciśnienie różnicowe [bar] | 0,3 – 16 bar |
| Ciśnienie różnicowe [psi] | 4,3 – 228,6 psi |
| Kod EAN | 5702423198535 |
| Podłączenie elektryczne | Styki płaskie DIN 43650-A |
| Stopień ochrony | IP65 |
| Funkcja | NC |
| Wartość Kv, [m/h] | 24,000 m3/h |
| Maks. ciśnienie robocze, [bar] | 16,0 bar |
| Maks. ciśnienie robocze [psig] | 232 psig |
| Temperatura medium [°C] | -10 – 90 °C |
| Temperatura medium [°F] | 15 – 195 °F |
| Liczba dróg | 2/2 |
| Typ zaworu | Z serwosterowaniem |
| Średnica gniazda [mm] | 50,00 mm |
| Orifice size fraction [in] | 2 in |
| Format opakowania | Single pack |
| Pobór mocy [W] | 18,0 W |
| Ilość sztuk w opakowaniu zbiorczym | 1 pc |
| Uszczelnienie | NBR |
| Supply voltage [V] DC | 24,00 V |
| Rodzaj urządzenia | Zawór elektromagnetyczny |
